| Materiál těla | Tvárná litina |
| Model | Z85X-16Q |
| Specifikace | DN50-300 |
| Nominální tlak | 1,0/1,6/2,5 MPa |
| Provozní teplota | 0-80 °C |
| Použitelná média | voda |
| Návrhové normy | GB/24924-2016 |
Přehled produktu
Používá se k odpojení, připojení a regulaci média v potrubí. Má dobré vlastnosti regulace kapaliny a uzavírací a těsnící výkon. Je široce používán v korozivních médiích, jako je metalurgie, elektrická energie, ropa, chemický průmysl, vzduch, plyn, hořlavý plyn a zásobování vodou a kanalizace. na potrubí.
Vlastnosti
1. Deska ventilu je zcela pokryta lepidlem, které má dobrý krycí výkon a přesnou velikost, aby byla zajištěna spolehlivost těsnění;
2. Dno ventilu má stejný typ plochého dna jako vodní potrubí, což nezpůsobuje hromadění nečistot;
3. Celý ventil je natřen netoxickou epoxidovou pryskyřicí, aby se zabránilo korozi a rzi. Může být použit nejen pro systémy pitné vody, ale také pro systémy kanalizace;
4. Těsnicí matice se používá pro samoutahovací těsnění; výrazně zlepšuje těsnicí výkon;
5. Je velmi vhodné vyměnit díly podléhající opotřebení.

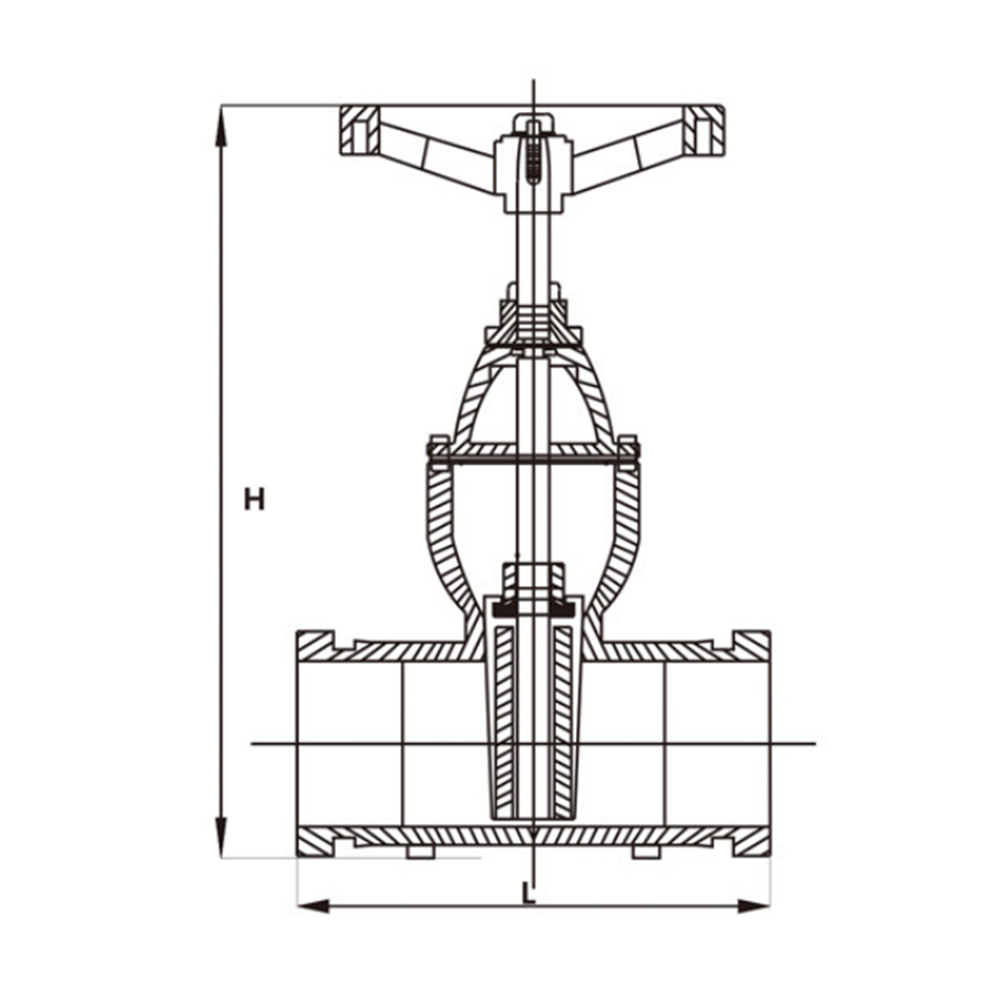

Parametry produktu
| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Vnější kruh | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Ruční kolo | 180 | 215 | 285 | 330 | 380 |
