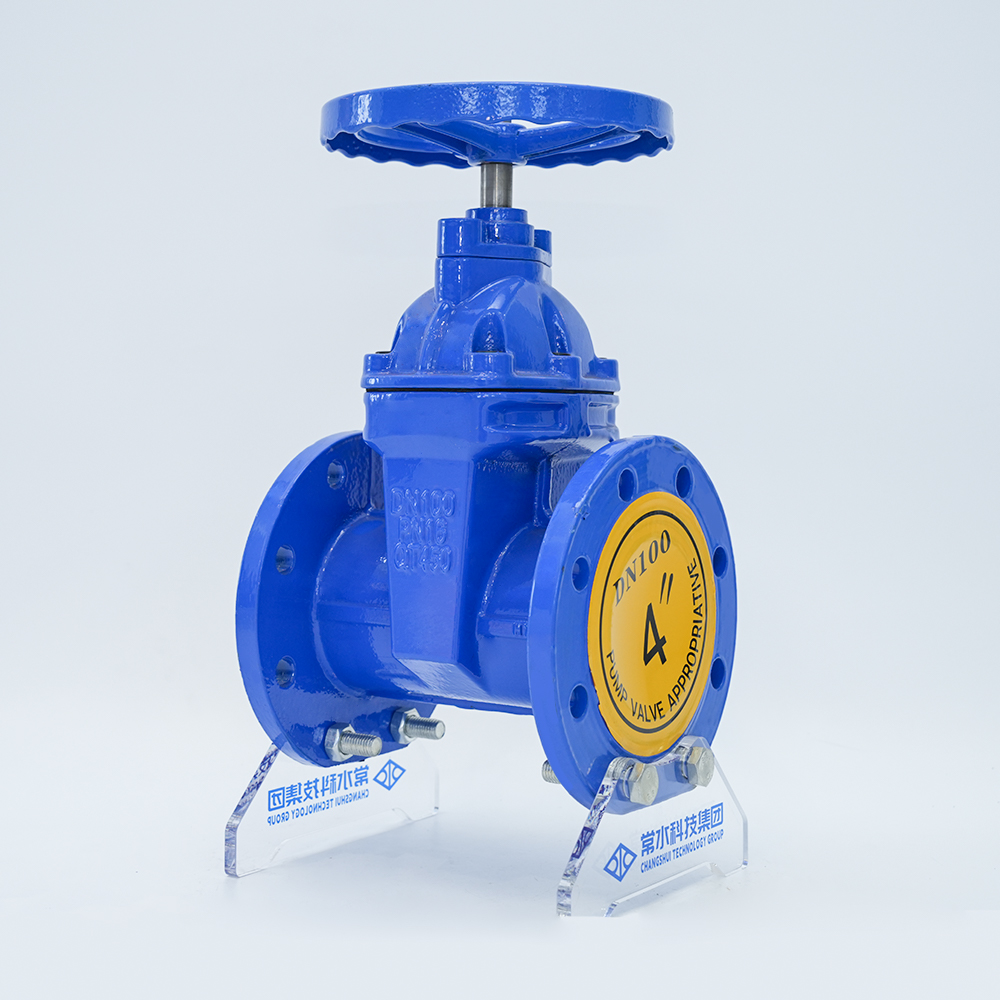

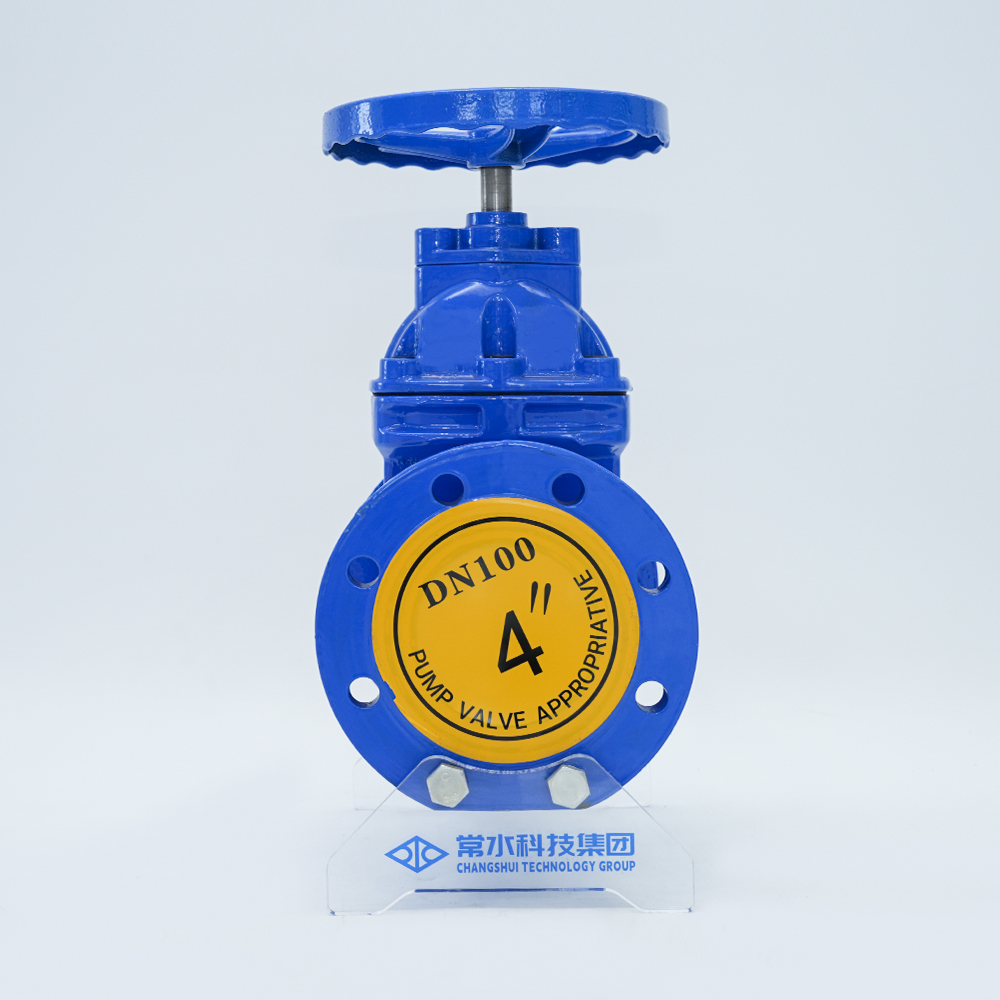

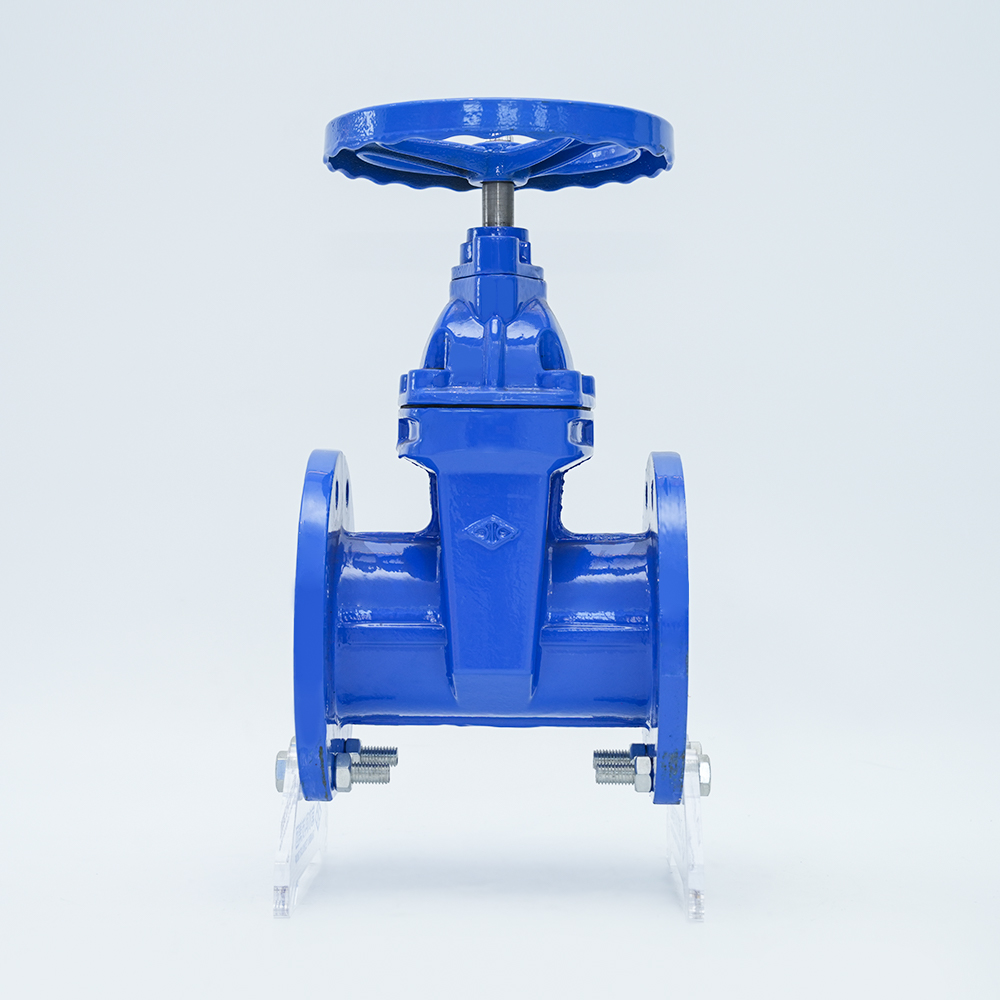

Tmavý dřík s měkkým těsněním, uzavírací ventil Z45X-16Q

Šoupátka vyráběná naší továrnou používají celkový pryžový povlak šoupátkové desky k vytvoření kompenzace deformace, aby se dosáhlo dobrého těsnícího účinku a překonávaly běžné jevy špatného těsnění, netěsnosti a koroze šoupátek. Instaluje se na různá potrubí a používá se jako obousměrný uzávěr. Je široce používán v projektech potrubí, jako je zásobování vodou a kanalizace, požární ochrana, klimatizace, úprava vody, obecní správa, stavba lodí, elektřina, stavebnictví a potraviny pro kontrolu tekutin.

Kontaktujte nás

Materiál těla	Tvárná litina
Model	Z45X-16Q
Specifikace	DN50-1200
Nominální tlak	1,0/1,6/2,5 MPa
Provozní teplota	0-80 °C
Použitelná média	voda
Návrhové normy	GB/24924-2016

Vlastnosti

Měkce utěsněné šoupátko se skrytým dříkem využívá celkový pryžový povlak šoupátka k vytvoření kompenzace deformace, aby se dosáhlo dobrého těsnícího účinku. Překonává jev špatného těsnění, netěsnosti a rzi obecných šoupátek a efektivněji šetří instalační prostor. Může být široce používán jako regulační a záchytné zařízení v tekutinových potrubích, jako je vodovodní voda, odpadní voda, stavebnictví, ropa, chemický průmysl, potravinářství, lékařství, textil, elektrická energie, lodě, metalurgie, energetické systémy atd.

Požadavek na dovednosti

1. Ventil je navržen a vyroben v souladu s normami GB/24924-2010;

2. Konstrukční délka ventilu je v souladu s předpisy GB/T12221-2005;3. Kontrola a testování by měly být v souladu s příslušnými předpisy GB/T13927-2008; 4. Rozměry příruby by měly odpovídat předpisům GB/T17241.6-2008.

Specifikace výkonu

Nominální velikost		40/1000				mm
Nominální tlak		1.0		1.6		Mpa
Zkušební tlak	Test pevnosti	voda	1.5	voda	2.4
	Zkouška těsnění		1.1		1.76
	Test vzduchového těsnění		0.6		0.6
Použitelná teplota		0-80 ℃
Použitelná média		Voda, olej atd

Hlavní materiál

sériové číslo	Jméno	Materiál
1	Tělo ventilu	QT450
2	Ventilová deska	QT450-NBR
3	Vřetenový ořech	QT450
4	Stopka	20Cr13
5	Střední přírubová těsnění	NBR
6	Kapota	QT 450
7	O-kroužky	NBR
8	O-kroužky	NBR
9	Zápustné šrouby	35#
10	Prachovka	NBR
11	Zahradní šrouby	35#
12	Ruční kolo	QT 405
13	Žláza	QT 450
14	Zápustné šrouby	35#

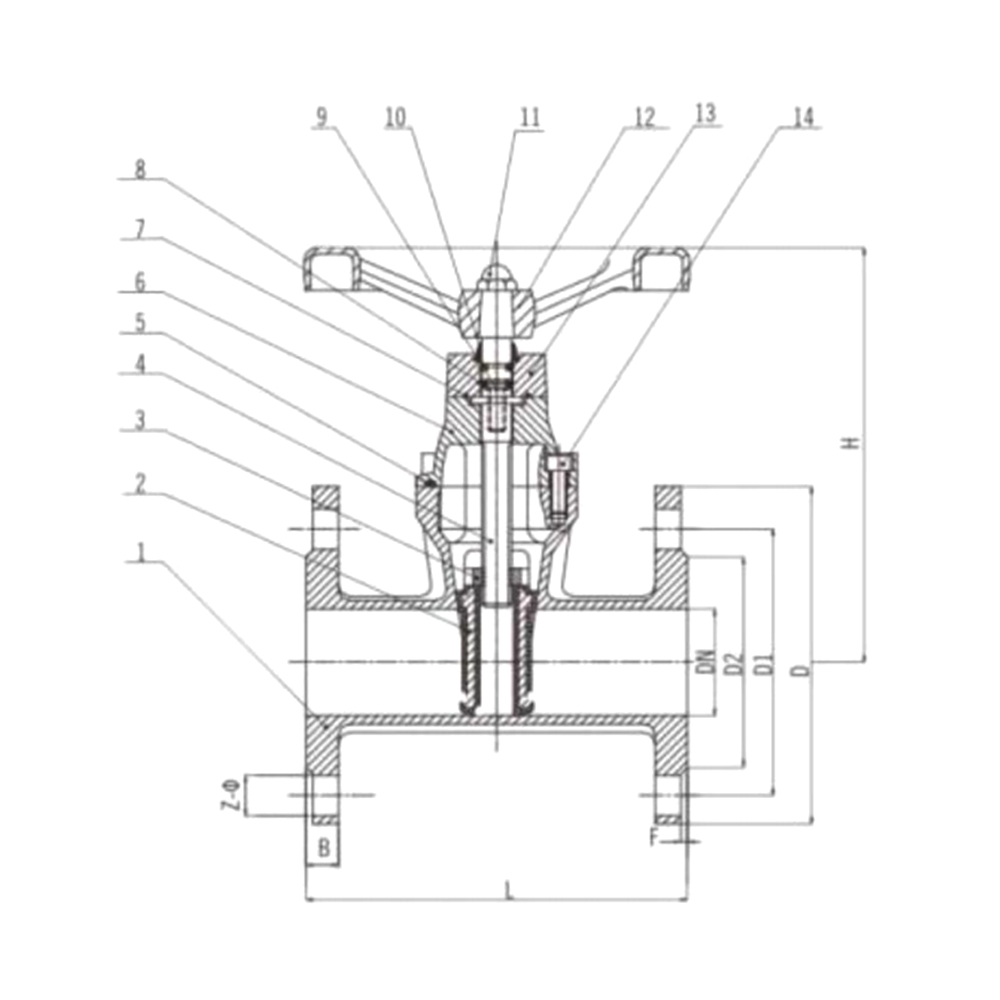

Hlavní vnější rozměry a připojovací rozměry (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-23	645
300	356	445	400	370	24.5	4	12-23	697
350	381	505	460	429	24.5	4	16-23	802
400	406	565	515	480	24.5	4	16-28	842
450	432	615	565	530	25.5	4	20–28	1060
500	457	670	620	583	26.5	4	20–28	1170
600	508	780	725	682	30	5	20-31	1300
700	610	895	840	794	32.5	5	24–31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Hlavní vnější rozměry a připojovací rozměry (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-23	630
250	330	405	355	319	22	3	12-28	645
300	356	460	410	370	24.5	4	12-28	697
350	381	520	470	429	26.5	4	16-28	802
400	406	580	525	480	28	4	16-31	842
450	432	640	585	548	30	4	20-31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28–43	2170
