| Materiál těla | Tvárná litina |
| Model | Z81X-16Q |
| Specifikace | DN50-300 |
| Nominální tlak | 1,0/1,6/2,5 MPa |
| Provozní teplota | 0-80 °C |
| Použitelná média | voda |
| Návrhové normy | GB/24924-2016 |
Přehled produktu
Šoupátko dříku příruby má vnější konstrukci dříku ventilu a dřík ventilu se otáčí a pohybuje axiálně. Vrata se pohybují nahoru a dolů s dříkem ventilu pro otevírání a zavírání a otevírání ventilu lze přímo pozorovat. Je široce používán v projektech potrubí, jako je zásobování vodou a odvodnění, požární ochrana, klimatizace, úprava vody, obecní správa, stavba lodí, elektrická energie, stavebnictví a potraviny pro přepravu tekutinových potrubí jako kontrolní tekutiny.
Vlastnosti
1. Ventilová deska je plně pokryta pryží, která má dobrý krycí výkon a přesnou velikost, což zajišťuje spolehlivost těsnění;
2. Dno ventilu má stejný typ plochého dna jako vodní potrubí, což nezpůsobuje hromadění nečistot;
3. Celý ventil je natřen netoxickou epoxidovou pryskyřicí, aby se zabránilo korozi a rzi. Může být použit nejen pro systémy pitné vody, ale také pro systémy kanalizace;
4. Těsnicí matice se používá pro samoutahovací těsnění; výrazně zlepšuje těsnicí výkon;
5. Je velmi vhodné vyměnit díly podléhající opotřebení.

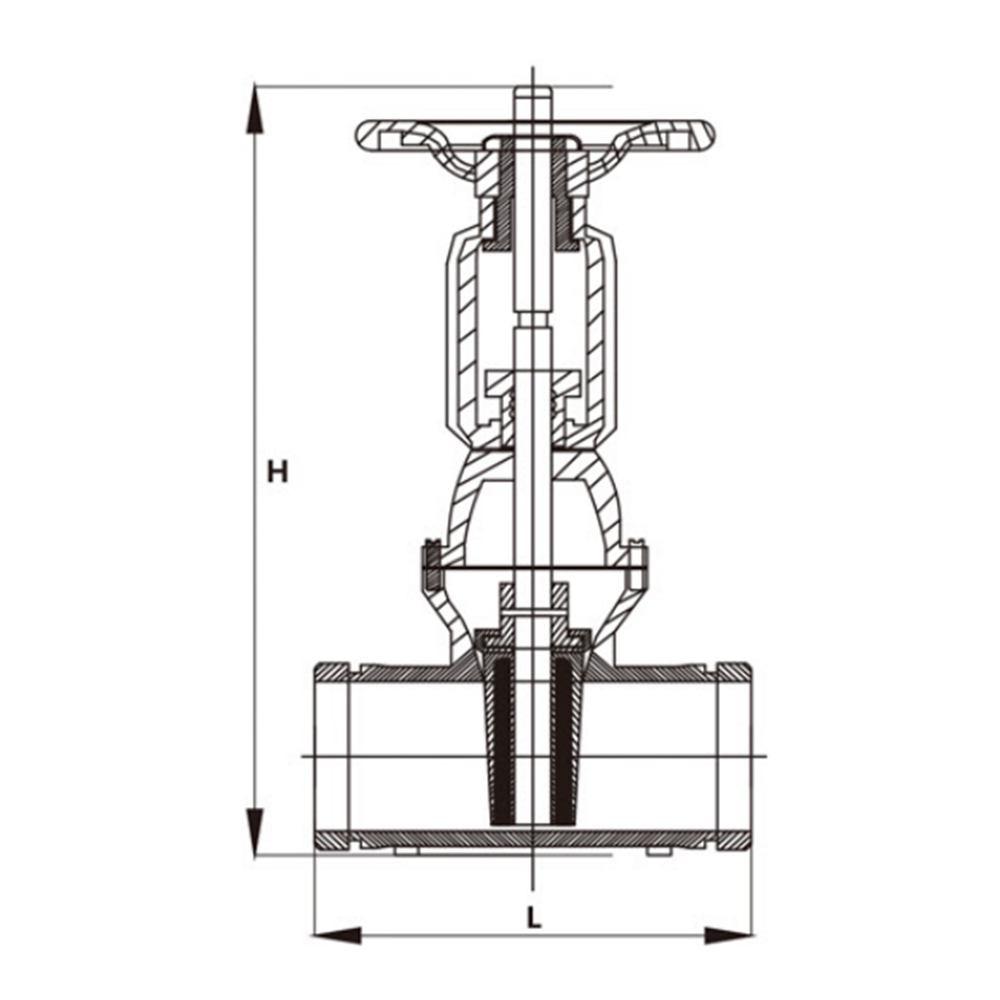

Parametry produktu
| Z81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 |
| Vnější kruh | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Ruční kolo | 180 | 215 | 285 | 330 | 380 |
