Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G

Domů / Produkty / Ventil z tvárné litiny / Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G

Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G

Šoupátka vyráběná naší továrnou používají celkový pryžový povlak šoupátkové desky k vytvoření kompenzace deformace, aby se dosáhlo dobrého těsnícího účinku, čímž se překonávají běžné jevy špatného těsnění, netěsnosti a koroze šoupátek. Instaluje se na různá potrubí a používá se jako obousměrný uzávěr. Je široce používán v projektech potrubí, jako je zásobování vodou a kanalizace, požární ochrana, klimatizace, úprava vody, obecní správa, stavba lodí, elektřina, stavebnictví a potraviny pro kontrolu tekutin.

  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
  • Šoupátkový ventil s měkkým těsněním na stoupajícím vřetenu Z41X-16G
Kontaktujte nás

Popis

Materiál těla

Tvárná litina

Model

Z41X-16Q

Specifikace

DN40-1000

Nominální tlak

1,0/1,6/2,5 MPa

Provozní teplota

0-80 °C

Použitelná média

voda

Návrhové normy

GB/24924-2016


Přehled produktu

Šoupátko přírubového stoupacího dříku přijímá vnější konstrukci dříku ventilu a dřík ventilu se otáčí a pohybuje axiálně. Vrata se pohybují nahoru a dolů s dříkem ventilu pro otevírání a zavírání a otevírání ventilu lze přímo pozorovat. Je široce používán v projektech potrubí, jako je zásobování vodou a odvodnění, požární ochrana, klimatizace, úprava vody, obecní správa, stavba lodí, elektrická energie, stavebnictví a potraviny pro přepravu tekutinových potrubí jako kontrolní tekutiny.

Vlastnosti

1. Odolnost vůči tekutině je malá a těsnicí povrch je méně erodován a erodován médiem.

2. Otevírání a zavírání vyžaduje méně úsilí.

3. Směr proudění média není omezen, proudění není narušeno a tlak není snížen.

4. Jednoduchý tvar, krátká konstrukční délka, dobrý výrobní proces a široký rozsah použití. $ $


Vlastnosti produktu

Jmenovitý tlak: 1,0-2,5MPa DN: 50-1200
Provozní teplota: 0-80°C Použitelné médium: čisté/odpadní vody, olej
Norma příruby: GB/T17241-98 Standardní délka: GB12221-89

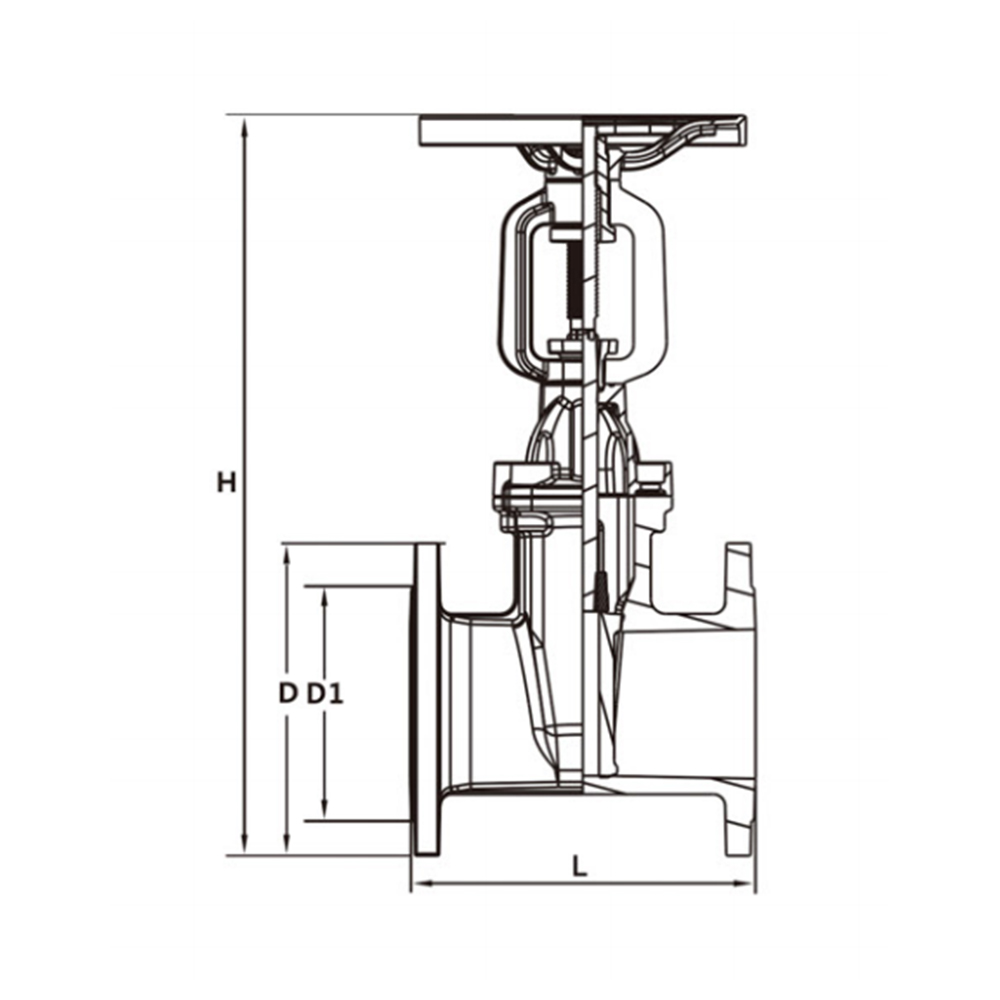

Parametry produktu

Z41X-16Q DN 50 65 80 100 125 150 200 250 300 350
L 178 190 203 229 254 267 292 330 356 381
H 365 406 465 520 630 690 870 1050 1210 1300
D vnější kruh 165 185 200 220 250 285 340 405 460 520
n počet otvorů 4 4 8 8 8 8 12 12 12 16
Střed D1 125 145 160 180 210 240 295 355 410 470
Ruční kolo 180 215 285 330 380 465
