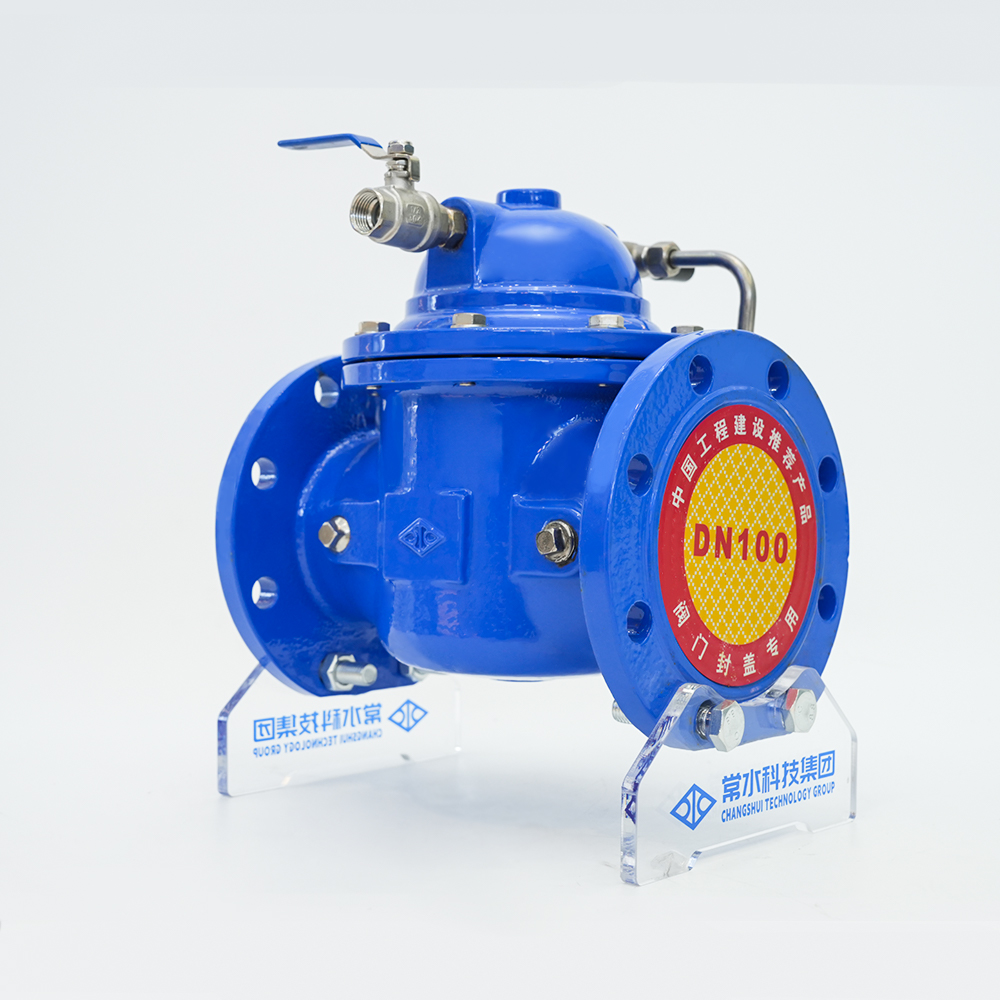

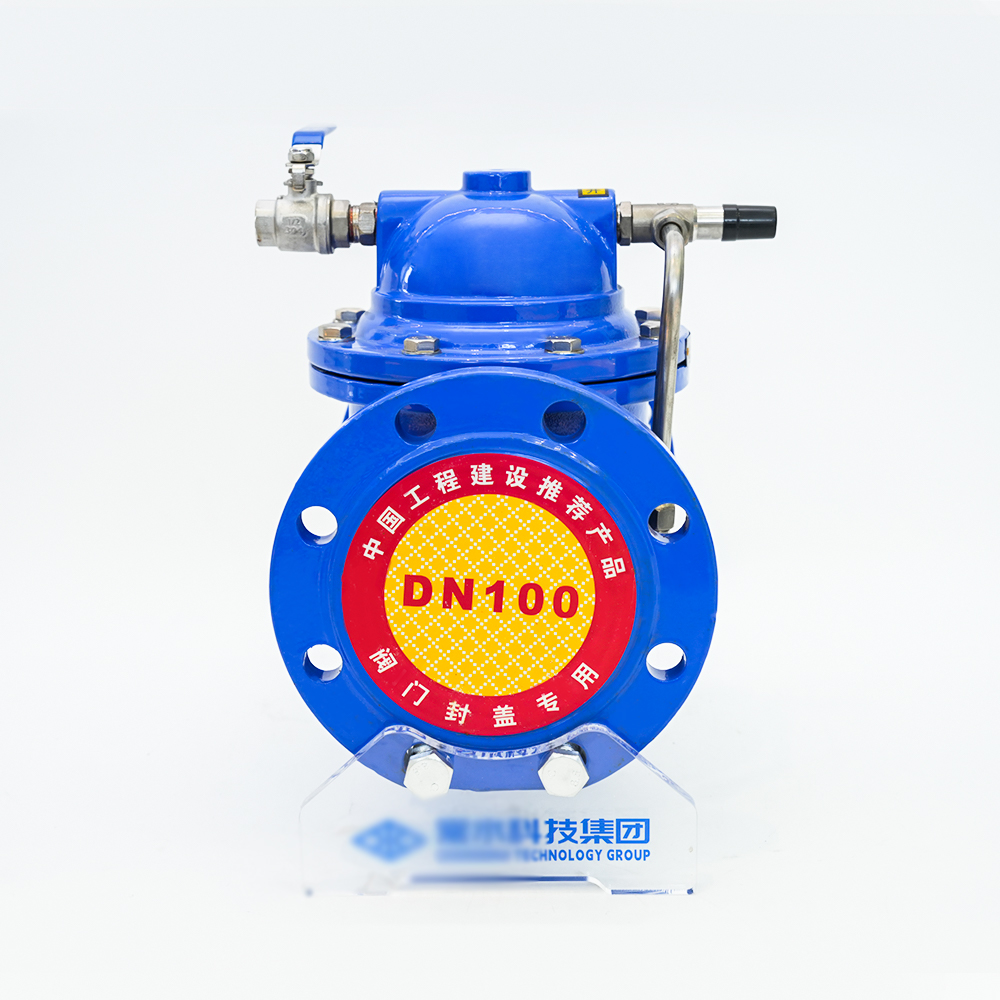

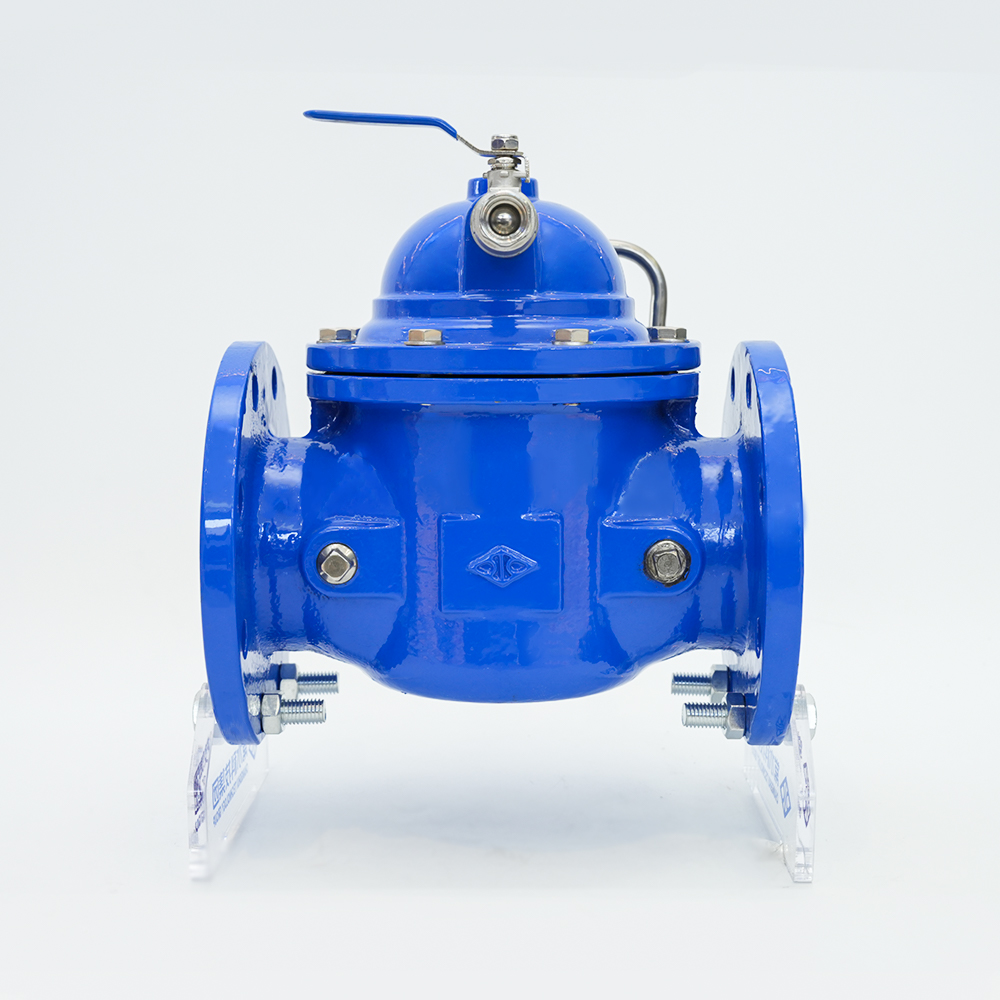

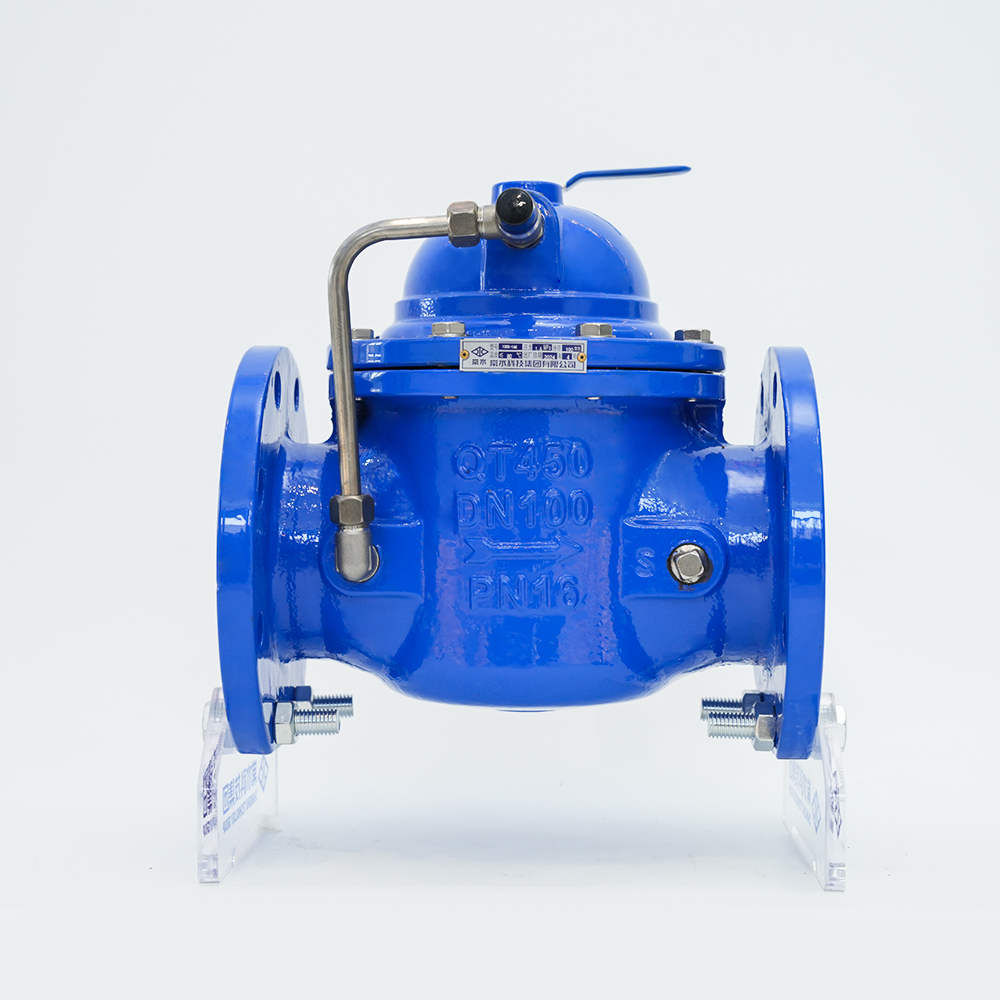

Plovákový ventil s dálkovým ovládáním 100X-16Q

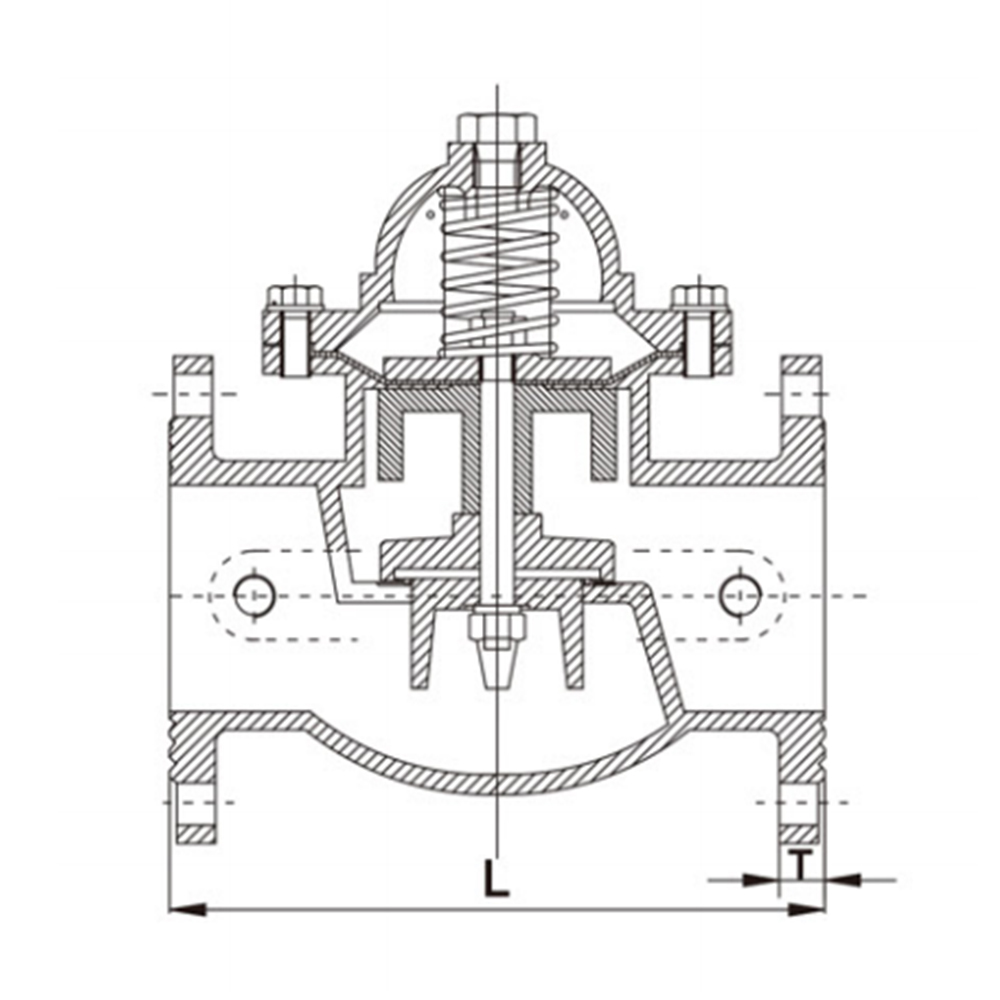

Strukturální vlastnosti

Hydraulický regulační ventil je ventil ovládaný tlakem vody. Skládá se z hlavního ventilu a jeho připojeného potrubí, pilotního ventilu, jehlového ventilu, kulového ventilu a manometru. Podle účelu, funkce a místa použití se může vyvinout v dálkově ovládané plovákové ventily, redukční ventily, zpětné ventily s pomalým uzavíráním, průtokové regulační ventily, přetlakové ventily, hydraulické elektrické regulační ventily atd. Hydraulické regulační ventily se dělí na membránové a pístové. Jejich pracovní principy jsou stejné. Jsou poháněny tlakovým rozdílem SP mezi vstupem a výstupem a jsou řízeny řídicím ventilem, takže membrána (píst) pracuje hydraulicky diferenciálně a je zcela automaticky seřizována hydraulikou. Kotouč hlavního ventilu je plně otevřený nebo plně uzavřený nebo v regulovaném stavu. Když je tlaková voda vstupující do řídicí komory nad membránou (pístem) vypouštěna do atmosféry nebo do oblasti nízkého tlaku po proudu, je hodnota tlaku působící na dno talíře ventilu a pod membránou větší než hodnota tlaku nahoře, takže talíř hlavního ventilu je zatlačen do zcela otevřené polohy; když tlaková voda vstupující do řídicí komory nad membránou (pístem) nemůže být vypuštěna do atmosféry nebo do oblasti nízkého tlaku po proudu, působí síla na píst membrány (pístu). Hodnota tlaku nahoře je větší než hodnota tlaku dole, takže talíř hlavního ventilu bude stlačen do zcela uzavřené polohy. Když je hodnota tlaku v řídicí komoře nad membránou (pístem) mezi vstupním tlakem a výstupním tlakem, je kotouč hlavního ventilu ve stavu nastavení a jeho poloha nastavení závisí na regulačním účinku jehlového ventilu a nastavitelného řídicího ventilu v potrubním systému. Nastavitelný pilotní ventil může otevřít nebo zavřít svůj vlastní malý ventilový port prostřednictvím výstupního tlaku po proudu a měnit se s ním, čímž se mění tlak řízený nad membránou (pístem) a řídí seřizovací poloha kotouče hlavního ventilu.

Použití produktu

Ventil se skládá z hlavního ventilu a externího řídicího ventilu. Využívá plovoucí kouli ve vodě k propojení vodícího ventilu v důsledku změn hladiny kapaliny, takže hlavní ventil dodává vodu a uzavírá se, čímž řídí hladinu vody v bazénu (nádrži) a vodárenské věži v určitém rozsahu, aby se zabránilo přetečení a nízké hladině vody. Ventil je vhodný pro automatické vodovodní systémy různých bazénů (nádrží) a vodárenských věží v průmyslových a důlních podnicích a občanských budovách a používá se také v systémech zásobování cirkulační vodou s atmosférickými kotli. Hlavní ventil se rychle otevírá a zavírá pomalu, aniž by způsobil vodní ráz. Je pevně utěsněna a nehrozí zaplavení.

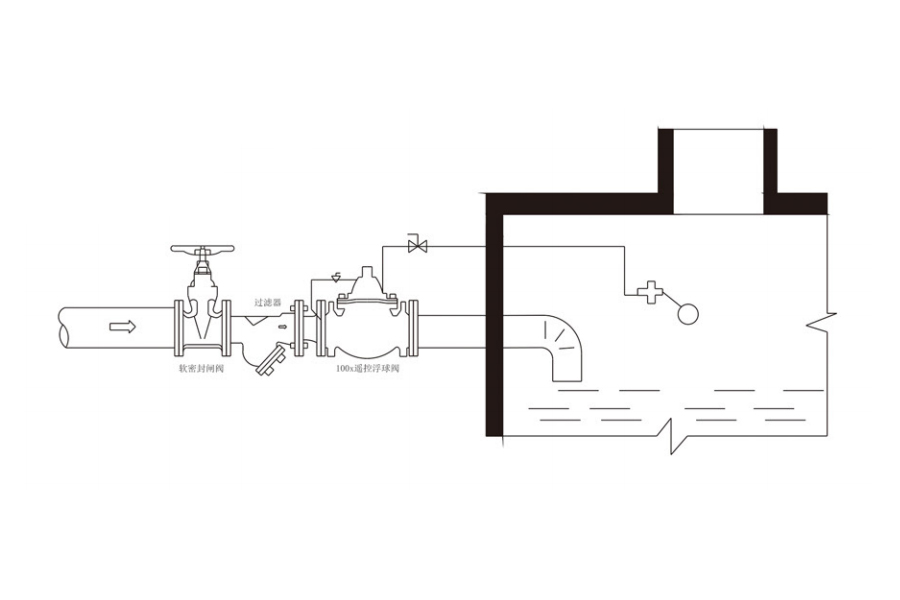

Schéma instalace
