| Materiál těla | Tvárná litina |
| Model | HC41X-16Q |
| Specifikace | DN40-600 |
| Nominální tlak | 1,0/1,6/2,5 MPa |
| Provozní teplota | 0-80 °C |
| Použitelná média | voda |
| Návrhové normy | GB/24924-2011 |

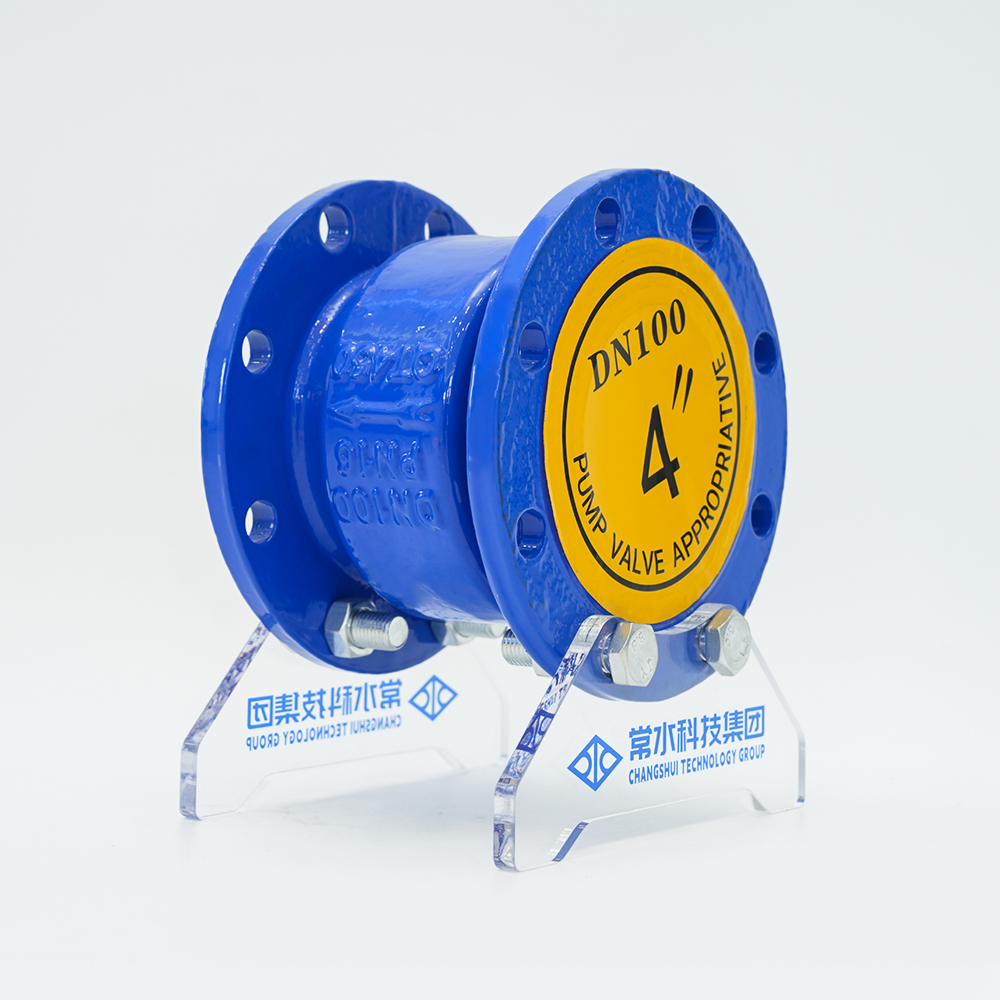

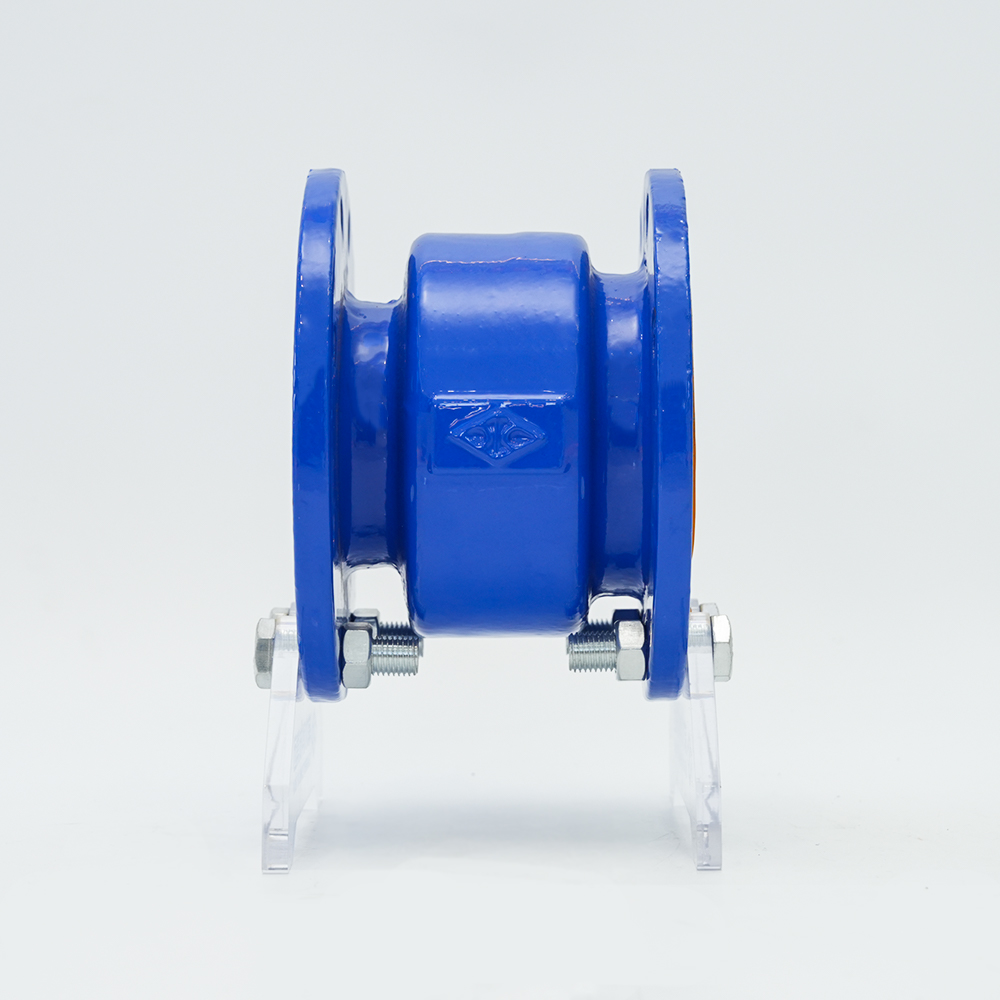

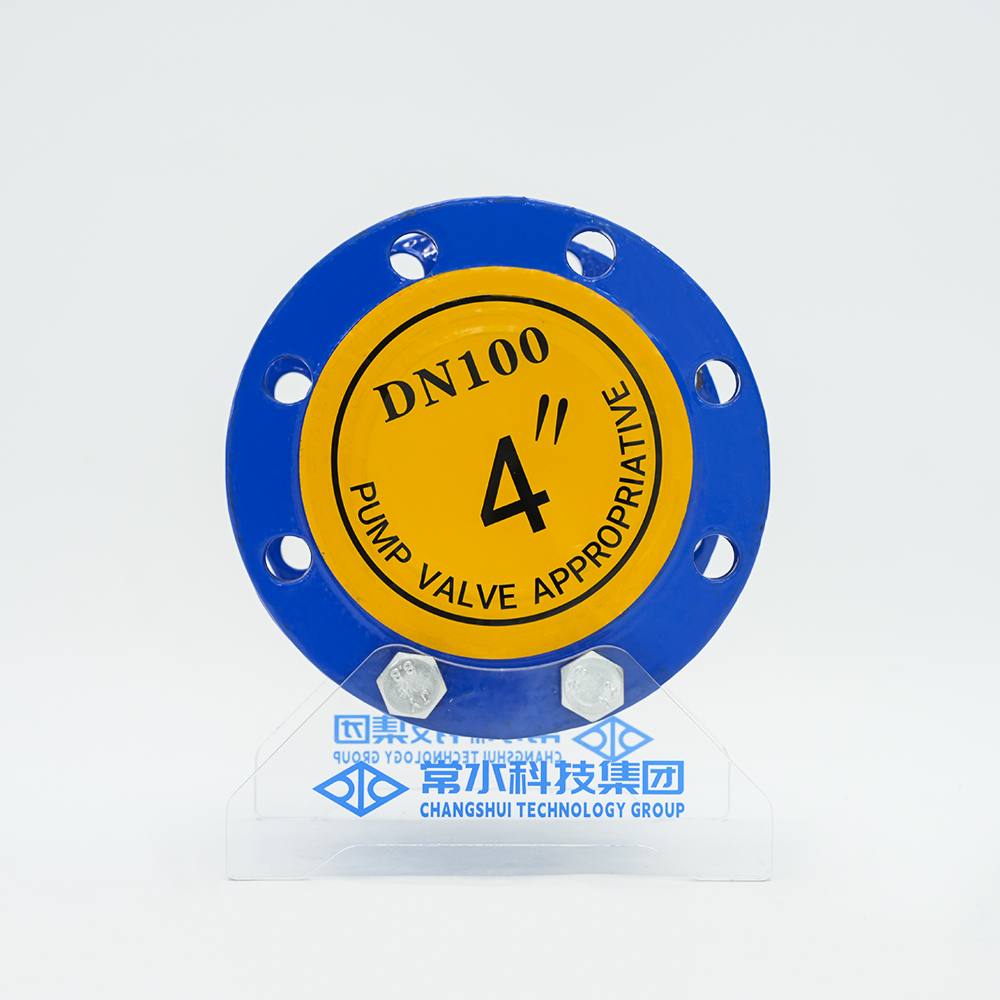

Přehled produktu
Tichý zpětný ventil se týká ventilu, který se spoléhá na tok samotného média, který automaticky otevírá a zavírá kotouč ventilu, aby se zabránilo zpětnému toku média. Nazývá se také zpětný ventil, jednocestný ventil, zpětný ventil tlumiče, protiproudý ventil a zpětný ventil. . Jeho hlavní funkcí je zabránit zpětnému toku média, zabránit zpětnému otáčení čerpadla a hnacího motoru a uvolnit médium z nádoby. Může být také použit na potrubí zásobujících pomocné systémy, kde může tlak stoupnout nad tlak systému. Používá se hlavně pro čistá potrubí a průmysl, ochranu životního prostředí, úpravu vody, zásobování vodou ve výškových budovách a drenážní potrubí, aby se zabránilo zpětnému toku médií.
Vlastnosti produktu
Kotouč ventilu je veden středovou osou na obou koncích vstupu a výstupu, flexibilně se otevírá a zavírá a může být instalován vodorovně nebo svisle. Kotouč ventilu je odpružený a jeho rychlé uzavření může účinně snížit tlak vodního rázu, s dobrým těsnícím výkonem a bez hluku při zavírání. Odolný proti opotřebení a dlouhá životnost.
Materiály hlavních dílů
| Sériové číslo | Hlavní část | Materiál |
| 1 | Tělo ventilu | QT450 |
| 2 | Ventilový kroužek | QT450 |
| 3 | disk | Pryžové sestavy |
| 4 | jaro | nerezová ocel |
| 5 | Stopka | 2CR13 |

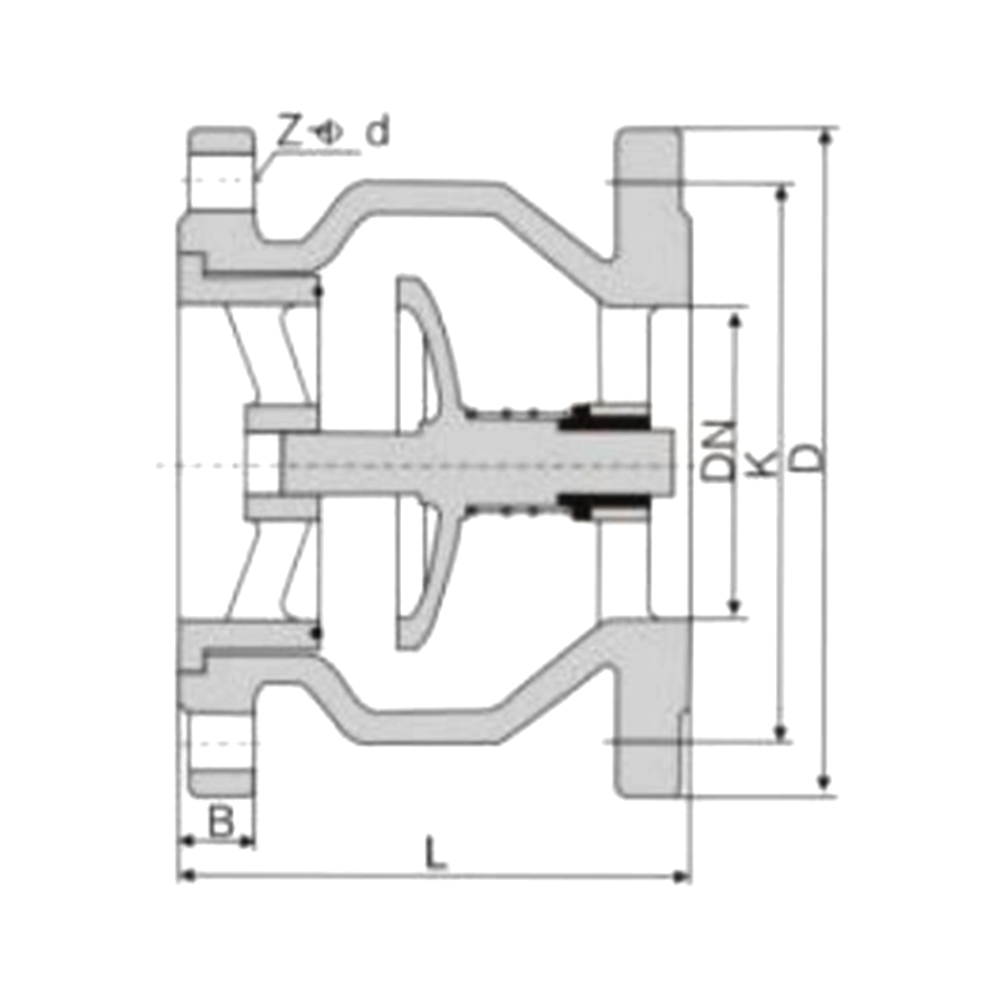

Technické parametry produktu
| Specifikace (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| Délka ventilu (mm) | 120 | 132 | 150 | 162 | 188 | 207 | 253 | 278 | 310 | 350 | 390 |
Testovací tlak (MPa) | Bydlení | 1,5-2,4 |
| Těsnění | 1,1-1,76 |
| Jmenovitý tlak (MPa) | 1,0-1,6 |
| Použitelná teplota | 0-80 ℃ |
| Použitelná média | voda a slabě korozivní kapaliny |
