| Materiál těla | Tvárná litina |
| Model | H44X-16Q |
| Specifikace | DN40-600 |
| Nominální tlak | 1,0/1,6/2,5 MPa |
| Provozní teplota | 0-80 °C |
| Použitelná média | voda |
| Návrhové normy | GB/24924-2010 |

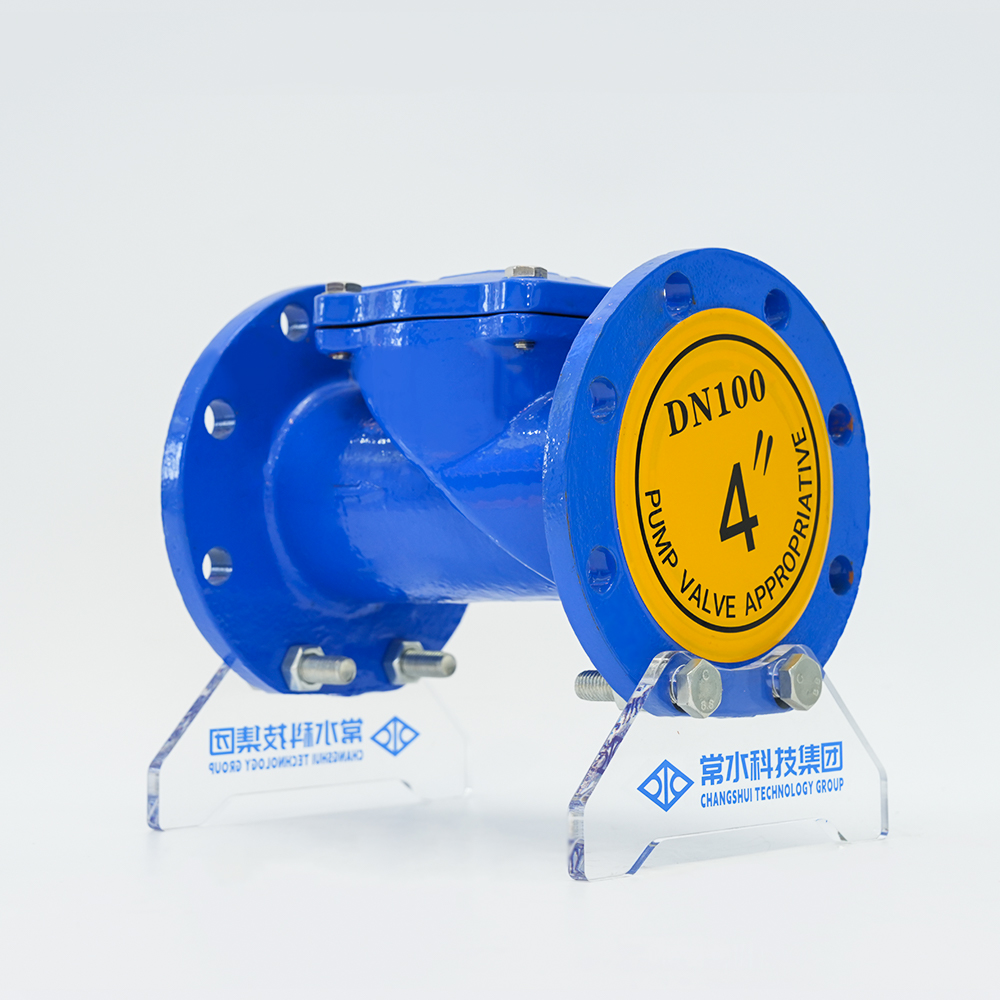

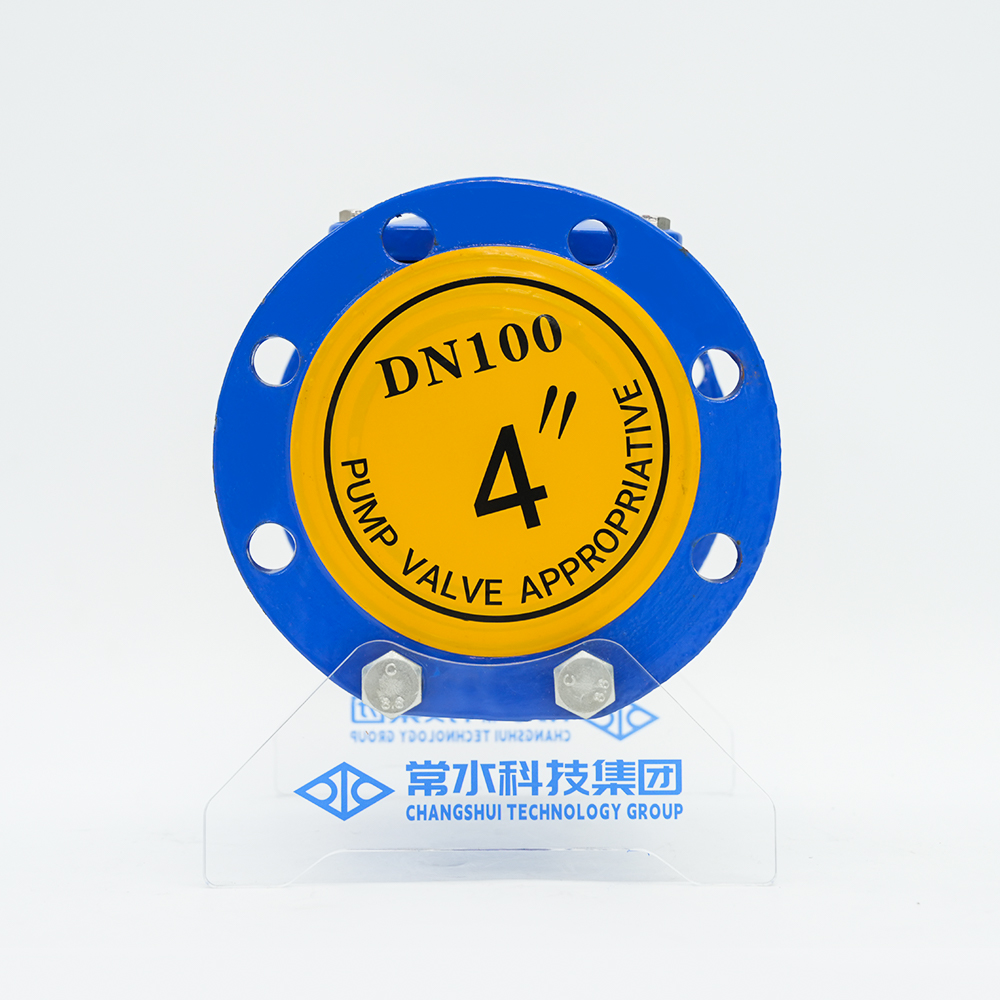

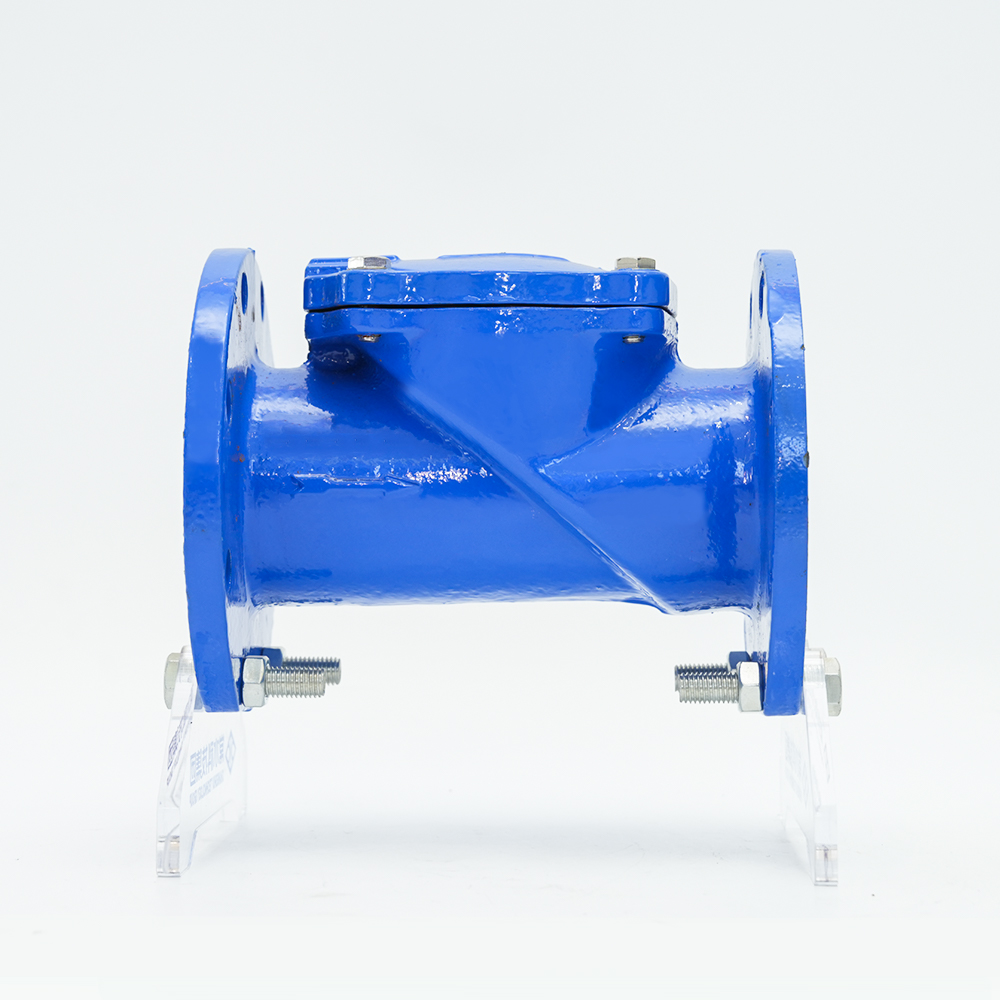

Přehled produktu
Tento ventil se používá hlavně na výstupu z potrubních čerpadel ve vodovodních a kanalizačních systémech, požární ochraně, klimatizaci, elektřině, stavebnictví, potravinářství, úpravě vody, komunální správě, stavbě lodí a dalších potrubích, aby se zabránilo zpětnému toku médií. Vzhledem k tomu, že těsnicí kroužek tohoto produktu má nakloněnou konstrukci, doba uzavření je krátká, což může snížit tlak vodního rázu. Kotouč ventilu je vyroben z nitrilové oleji odolné pryže a ocelového plechu, který je lisován při vysokých teplotách. Má dobrou odolnost proti erozi a těsnicí výkon. Struktura produktu je jednoduchá a údržba, opravy a přeprava jsou snadné.

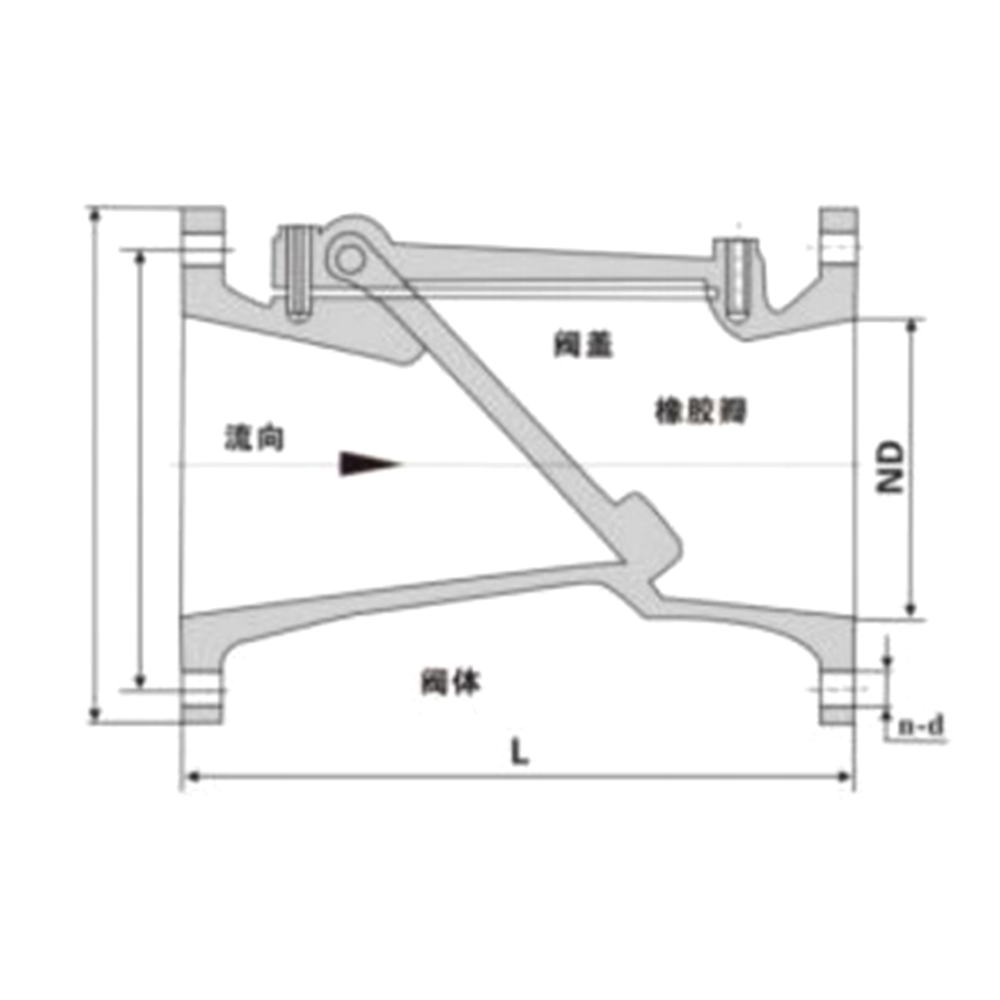

Materiály hlavních dílů
| sériové číslo | Hlavní část | Materiál |
| 1 | Tělo ventilu | QT450 |
| 2 | Kapota | QT450 |
| 3 | Ventilový měchýř | Pryžové sestavy |
| 4 | Těsnění | nitrilový kaučuk |
| 5 | Spojovací materiál | Standardní |
Technické parametry produktu
| Specifikace (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Délka ventilu (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Testovací tlak (MPa) | Bydlení | 1,5-2,4 |
| Těsnění | 1,1-1,76 |
| Jmenovitý tlak (MPa) | 1,0-1,6 |
| Použitelná teplota | 0-80 ℃ |
| Použitelná média | voda a slabě žíravé kapaliny |
