Litinové vs. lité ocelové ventily: Komplexní srovnání

Úvod

Ventily jsou kritickými součástmi potrubních systémů, které jsou odpovědné za řízení toku tekutin a plynů v průmyslových, komerčních a domácích prostředích. Mezi různými materiály používanými při konstrukci ventilů jsou litina a litá ocel dva nejběžnější. I když se mohou zdát podobné, tyto materiály se výrazně liší složením, mechanickými vlastnostmi a vhodností pro různé aplikace. Volba mezi litinovými ventily a ventily z lité oceli vyžaduje jasné pochopení těchto rozdílů, aby byla zajištěna dlouhodobá spolehlivost, bezpečnost a nákladová efektivita.

Materiálové složení a metalurgie

Litina je slitina železa a uhlíku s obsahem uhlíku typicky nad 2 %. Obsahuje značné množství grafitu ve formě vloček (šedá litina) nebo nodulů (tvárná litina), což značně ovlivňuje jeho vlastnosti. Může také obsahovat křemík, mangan a stopové prvky. Díky vysokému obsahu uhlíku je litina poměrně křehká, ale snadno se odlévá do složitých tvarů.

Naproti tomu litá ocel je slitina železa a uhlíku s obsahem uhlíku obvykle pod 2 %. Je to v podstatě uhlíková ocel nebo legovaná ocel, která byla odlita do požadovaného tvaru. Nižší obsah uhlíku a absence grafitu poskytují lepší tažnost, houževnatost a svařitelnost ve srovnání s litinou. Litá ocel může být také legována chromem, molybdenem nebo niklem, aby se zlepšila její pevnost a odolnost proti korozi.

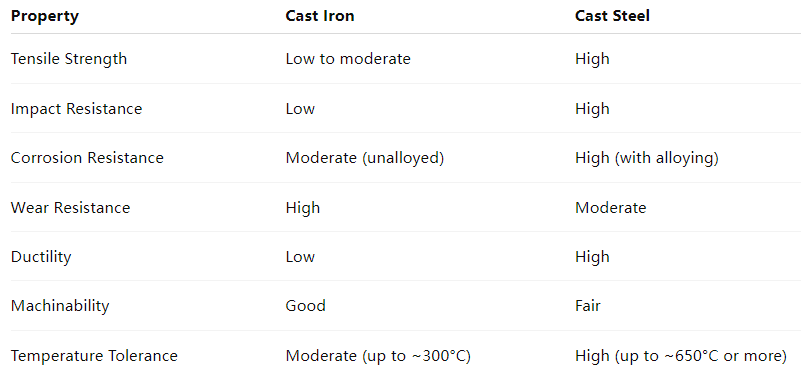

Mechanické vlastnosti

Pokud jde o mechanické vlastnosti, litá ocel předčí litinu téměř ve všech ohledech. Odlitá ocel vykazuje vyšší pevnost v tahu, odolnost proti nárazu a houževnatost. Díky těmto vlastnostem se dobře hodí pro vysokotlaká a vysokoteplotní prostředí, stejně jako pro aplikace vystavené mechanickým nárazům a vibracím.

Litina má díky svému obsahu grafitu vynikající pevnost v tlaku a dobrou obrobitelnost, je však křehká a náchylná k praskání při namáhání v tahu nebo rázu. Jeho schopnost tlumení vibrací je však vynikající, což je výhodné v určitých statických aplikacích.

Aplikace a případy použití

Cast iron valves are commonly used in:

Water and wastewater treatment systems

Municipal piping networks

Systémy HVAC (vytápění, ventilace a klimatizace).

Protipožární potrubí

General-purpose low-pressure applications

Cast steel valves are better suited for:

Ropný a plynárenský průmysl

Elektrárny

High-pressure steam and chemical pipelines

Petrochemické rafinerie

Mining and process industries

Díky své pevnosti a houževnatosti se ventily z lité oceli často nacházejí v kritických aplikacích, kde by selhání ventilu mohlo mít vážné následky, jako jsou exploze, netěsnosti nebo nákladné prostoje.

Úvahy o nákladech
Cena je často rozhodujícím faktorem při výběru ventilu. Litinové ventily jsou obecně ekonomičtější, a to jak z hlediska surovin, tak výrobních nákladů. Snadněji se odlévají, obrábějí a sériově vyrábějí. Pro nízkotlaké, nekritické aplikace je litina často preferovanou volbou kvůli své cenové dostupnosti.

Ventily z lité oceli jsou dražší kvůli vyšším nákladům na ocel, legovací materiály a složitější procesy tepelného zpracování. Vyšší počáteční náklady jsou však často ospravedlněny jejich delší životností a vynikajícím výkonem v náročných podmínkách.

Odolnost proti korozi a údržba
Zatímco litina je náchylná ke korozi, pokud není potažena nebo chráněna, určité druhy jako tvárná litina mohou nabídnout lepší odolnost. Nátěry, jako je epoxid, smalt nebo galvanizace, se často používají pro zvýšení trvanlivosti.

Litá ocel, zvláště když je legována chromem (jako je nerezová ocel), nabízí mnohem lepší odolnost proti korozi. Díky tomu jsou ventily z lité oceli vhodnější pro korozivní prostředí, jako jsou chemické závody nebo námořní aplikace. Požadavky na údržbu ventilů z lité oceli jsou obecně nižší, ale přesto musí být pravidelně kontrolovány na opotřebení, zejména v abrazivních nebo korozivních systémech.

Standardy a stupně
Litinové i ocelové ventily jsou vyráběny podle přísných mezinárodních norem, jako jsou:

ASTM A126, A48, A536 – pro ventily z litiny a tvárné litiny

ASTM A216, A217, A351 – pro ventily z ocelolitiny a nerezové oceli

Tyto normy definují chemické složení, mechanické vlastnosti a požadavky na testování ventilů, čímž zajišťují konzistenci a bezpečnost napříč průmyslovými odvětvími.
